Nella progettazione meccanica, l'efficienza non dipende soltanto dalla modellazione 3D, ma anche dalla capacità di gestire correttamente componenti standard, configurazioni dimensionali e distinte base.

Bulloneria, profilati, forature standardizzate e componenti strutturali sono presenti praticamente in ogni progetto. Per questo motivo diventa fondamentale disporre di strumenti che consentano non solo di utilizzare librerie standard, ma anche di mantenerle aggiornate e coerenti con le esigenze aziendali.

All'interno di IC Mechanical (IronPRO XT),il ruolo centrale nella gestione delle librerie è affidato al Library Data Manager.

Librerie parametriche e componenti standard

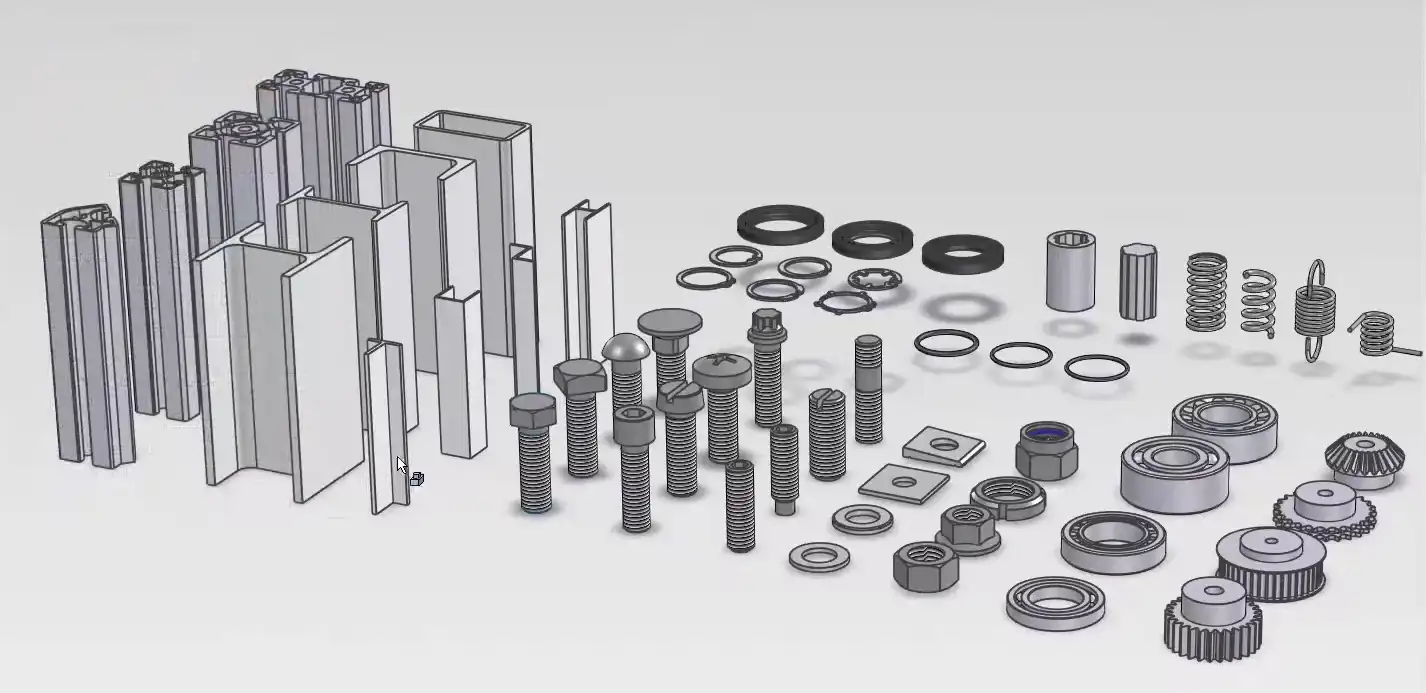

IC Mechanical mette a disposizione numerose librerie di componenti standard basate su normative internazionali come UNI, DIN, ISO, ANSI e JIS.

Tra gli elementi disponibili troviamo:

• bulloni;
• dadi;
• rondelle;
• viti;
• forature standardizzate;
• profilati metallici;
• componenti strutturali.


I componenti possono essere inseriti rapidamente tramite Drag & Drop direttamente all'interno della scena 3D, velocizzando la creazione degli assiemi e riducendo le operazioni ripetitive.

Le librerie non sono semplici raccolte di modelli statici, ma sistemi parametrici collegati a dati tecnici, configurazioni dimensionali e proprietà della distinta base.

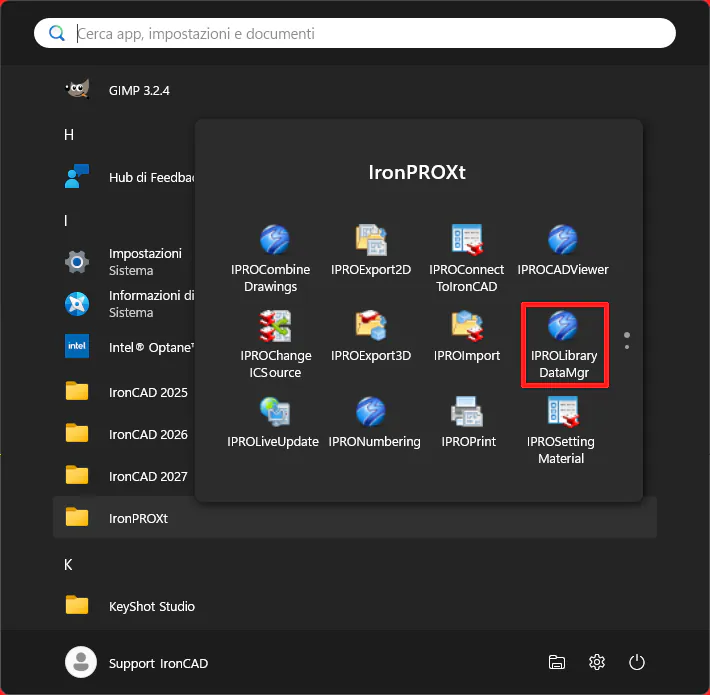

Library Data Manager: il centro di controllo delle librerie

Il Library Data Manager è lo strumento che permette di controllare e personalizzare i dati associati ai componenti standard presenti nelle librerie di Iron PROXT.

Attraverso un'unica interfaccia è possibile gestire:

• dati normativi;
• configurazioni dimensionali;
• proprietà geometriche;
• codici componente;
• descrizioni;
• proprietà personalizzate;
• impostazioni della distinta base (BOM).

L'obiettivo è consentire all'ufficio tecnico di mantenere librerie centralizzate, aggiornate e coerenti con i propri standard operativi.

Gestione dei dati normativi

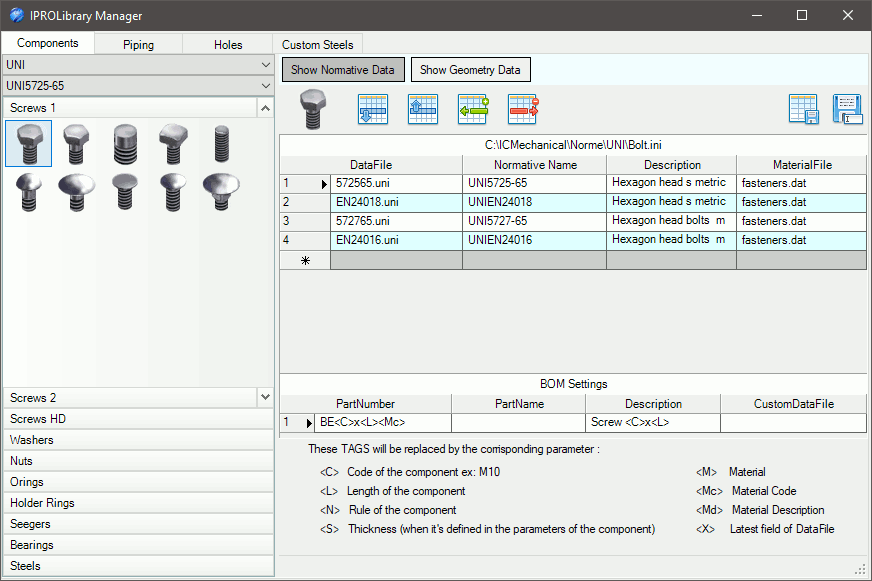

La sezione Show Normative Data consente di intervenire sulle informazioni principali associate ai componenti standard.

Da qui è possibile:

• modificare configurazioni esistenti;
• creare nuove tipologie di componenti;
• eliminare configurazioni non utilizzate;
• aggiornare dati tecnici;
• definire le proprietà associate ai componenti.

Ogni configurazione può essere associata a specifiche tabelle dimensionali e utilizzata successivamente durante l'inserimento del componente all'interno del modello 3D.

Questo permette di adattare facilmente le librerie standard alle esigenze dell'azienda senza dover creare cataloghi separati.

Configurazione della distinta base (BOM)

All'interno della stessa sezione è presente anche la configurazione delle proprietà utilizzate per la generazione della distinta base.

Il Library Data Manager consente di definire le regole utilizzate per compilare automaticamente campi come:

• Part Number;
• Part Name;
• Description;
• Custom Properties.

Queste informazioni vengono poi trasferite alla distinta base, garantendo maggiore uniformità nella documentazione tecnica e riducendo il rischio di errori manuali.

Per le aziende che gestiscono grandi quantità di componenti standardizzati, la possibilità di centralizzare queste regole rappresenta un importante vantaggio operativo.

Gestione dei dati geometrici

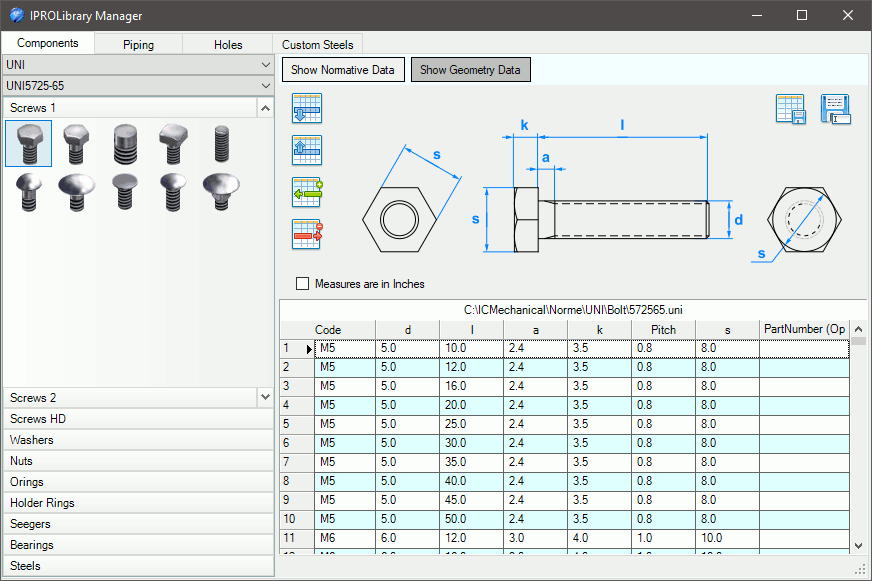

La sezione Show Geometry Data permette invece di intervenire direttamente sulle configurazioni dimensionali dei componenti.

Da questa interfaccia è possibile:

• modificare dimensioni esistenti;
• aggiungere nuove configurazioni;
• eliminare varianti obsolete;
• aggiornare parametri dimensionali.

Una funzione particolarmente utile è la possibilità di copiare e incollare dati direttamente da Excel, velocizzando notevolmente la gestione di famiglie di componenti molto estese.

Questo approccio consente di aggiornare rapidamente le librerie senza dover intervenire sui singoli modelli 3D.

Aggiungere nuove dimensioni ai componenti standard

Uno dei vantaggi più interessanti del Library Data Manager è la possibilità di estendere le librerie standard aggiungendo nuove configurazioni dimensionali.

Può capitare che una libreria non contenga una specifica misura utilizzata abitualmente dall'azienda. Ad esempio, una vite potrebbe essere disponibile in numerose lunghezze standard ma non nella configurazione richiesta da un particolare progetto.

In questi casi non è necessario creare un nuovo componente da zero.

Attraverso il Library Data Manager è possibile:

• individuare il componente interessato;
• accedere alla relativa tabella dati;
• aggiungere una nuova configurazione;
• definire i parametri dimensionali;
• salvare la nuova variante.

La configurazione aggiunta diventa immediatamente disponibile tra le opzioni selezionabili del componente.

Lo stesso principio può essere applicato a gran parte dei componenti standard presenti nelle librerie di IC Mechanical, consentendo all'azienda di costruire nel tempo una libreria perfettamente allineata alle proprie esigenze produttive.

Benefici per l'ufficio tecnico

L'utilizzo del Library Data Manager permette di trasformare le librerie CAD da semplici raccolte di componenti a un sistema centralizzato di gestione delle informazioni tecniche.

I principali vantaggi sono:

• riduzione degli errori;
• maggiore standardizzazione;
• aggiornamento centralizzato dei componenti;
• gestione più efficiente della distinta base;
• personalizzazione delle librerie aziendali;
• riduzione delle attività ripetitive;
• maggiore coerenza tra progetti differenti.

Nel tempo, una libreria ben organizzata diventa un patrimonio tecnico aziendale che semplifica sia la progettazione sia la manutenzione dei progetti esistenti.

Il Library Data Manager rappresenta uno degli strumenti più importanti di IC Mechanical per la gestione delle librerie parametriche e dei componenti standard.

Oltre a consentire il controllo centralizzato di dati normativi, proprietà geometriche e configurazioni BOM, permette di personalizzare ed estendere le librerie esistenti in base alle esigenze dell'azienda.
