La progettazione di strutture in acciaio richiede spesso molto tempo nella gestione dei dettagli costruttivi.

Creare manualmente piastre di estremità, irrigidimenti, collegamenti tra profili, forature e gruppi di bulloni significa affrontare numerose operazioni ripetitive che rallentano lo sviluppo del progetto e aumentano il rischio di errori.

Con i nuovi strumenti per profilati, IronPROXT (IC Mechanical) introduce un ambiente completo dedicato alla carpenteria metallica, dove i principali dettagli strutturali possono essere creati direttamente sul modello 3D in pochi passaggi.

Grazie al sistema Drag & Drop tipico di IronCAD, il progettista può trascinare il comando sul profilo desiderato, generare automaticamente il componente e modificarlo in qualsiasi momento grazie alla natura parametrica degli elementi.

Il risultato è un flusso di lavoro più rapido, preciso e facilmente aggiornabile.

---

Un nuovo modo di progettare la carpenteria metallica

Le nuove funzioni Steel permettono di gestire l’intero ciclo di dettaglio della struttura:

✓ Chiusura delle estremità dei profili
✓ Creazione di piastre terminali
✓ Inserimento di irrigidimenti
✓ Generazione di giunti standard
✓ Posizionamento automatico di fori e bulloneria
✓ Gestione di componenti parametrici riutilizzabili

Un unico ambiente 3D per passare dal profilo strutturale al collegamento costruttivo completo.

---

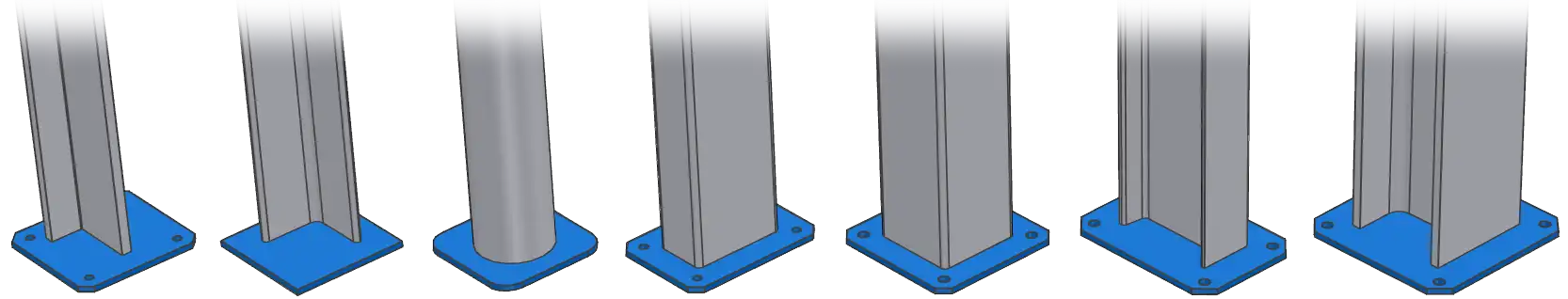

Steel Cap: piastre terminali e chiusure automatiche dei profili

Il comando Create Steel Cap / Crea Tappi permette di creare automaticamente piastre terminali e chiusure sui profili strutturali in acciaio.

È sufficiente trascinare il comando sull’estremità iniziale o finale del membro strutturale per generare il componente in base alla geometria del profilo selezionato.

Il comando consente di gestire:

• spessore della piastra;
• dimensioni e offset rispetto al profilo;
• raggi o smussi degli angoli;
• posizione della piastra;
• forature automatiche;
• gruppi di bulloni associati.

Le piastre rimangono completamente parametriche e possono essere aggiornate durante tutto il progetto.

Vantaggi principali

• Eliminazione della modellazione manuale delle piastre terminali;
• Creazione rapida di dettagli standard;
• Maggiore uniformità nei progetti;

• Possibilità di salvare configurazioni riutilizzabili.

  🎥Guarda il comando Crea Tappi in azione

---

Crea Rinforzi: irrigidimenti strutturali creati automaticamente

Gli irrigidimenti sono elementi fondamentali nelle strutture metalliche, soprattutto nei punti soggetti a carichi elevati o nelle zone di collegamento.

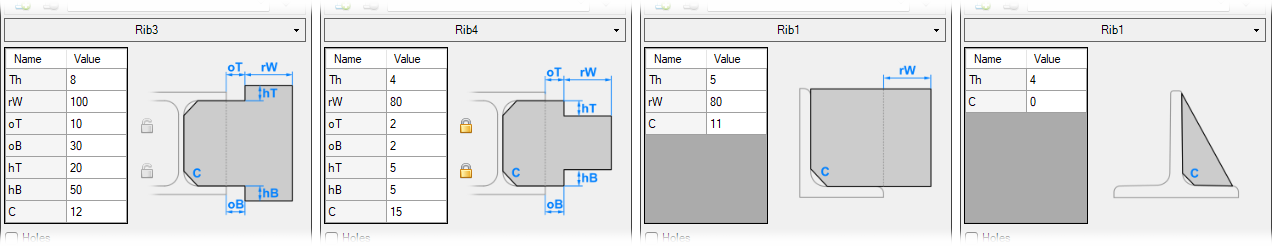

Il comando Create Steel Stiffener / Crea rinforzi permette di aggiungere rapidamente piastre di rinforzo direttamente sui profili in acciaio.

Il componente viene adattato automaticamente alla geometria del membro selezionato e rimane completamente modificabile.

È possibile controllare:

• spessore della piastra;
• larghezza dell’irrigidimento;
• offset superiore e inferiore;
• dimensioni degli intagli;
• smussi;
• forature e schemi di fissaggio.

Vantaggi principali

• Creazione immediata degli irrigidimenti;
• Riduzione delle operazioni ripetitive;
• Componenti sempre aggiornabili;
• Maggiore velocità nella preparazione dei dettagli costruttivi.

🎥 Guarda il comando Crea Rinforzi in azione

---

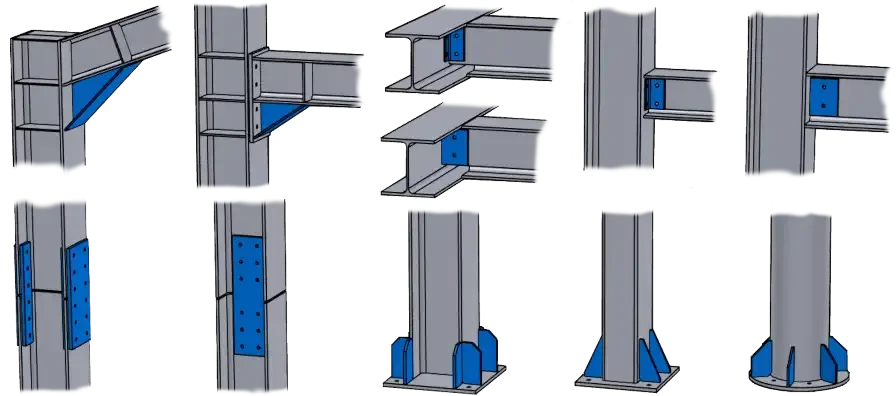

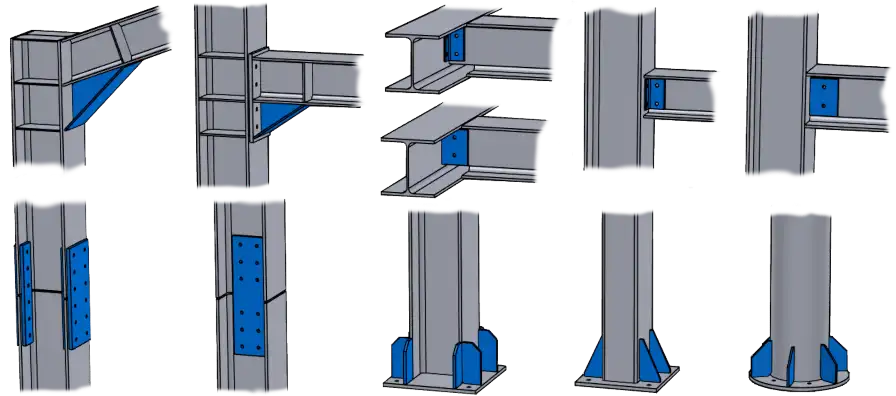

Steel Lib: una libreria intelligente di giunti strutturali

La nuova funzione Steel Lib / Libreria Giunti porta la progettazione dei collegamenti in acciaio a un livello superiore.

Invece di modellare manualmente ogni collegamento, il progettista può scegliere un giunto dalla libreria e trascinarlo direttamente sul profilo.

Il sistema genera automaticamente il collegamento adattandolo alle dimensioni dell’acciaio selezionato.

La libreria comprende:

• Piastre terminali;
• Piastre di collegamento;
• Piastre di rinforzo;
• Piastre nodo
• Collegamenti trave-trave;
• Collegamenti trave-colonna;

Ogni componente è parametrico e completamente modificabile.

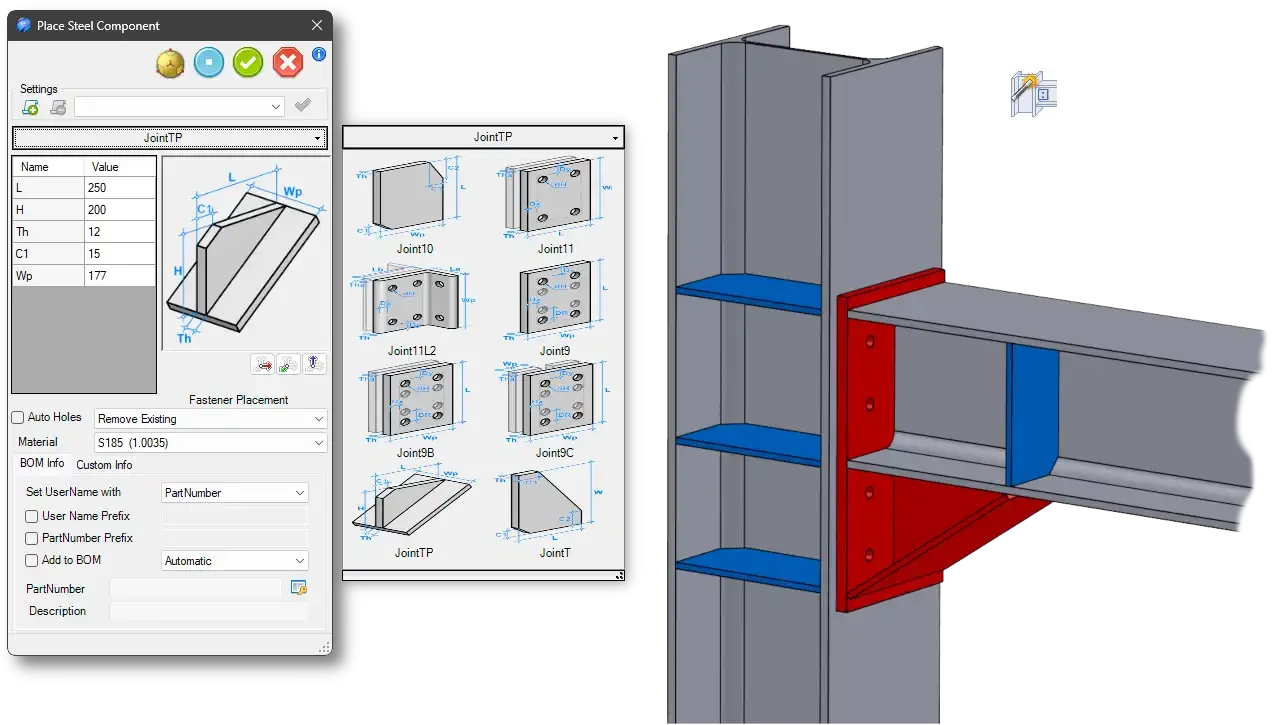

Personalizzazione dei giunti

Steel Lib permette di controllare:

• spessori delle piastre;
• dimensioni geometriche;
• posizione dei fori;
• diametri;
• numero di file e colonne di bulloni;
• distanze e offset.

È inoltre possibile salvare configurazioni personalizzate per riutilizzarle nei progetti futuri.

🎥 Guarda Steel Lib in azione

---

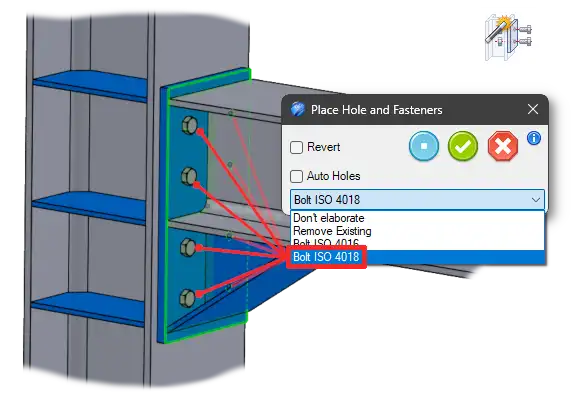

Place Hole & Fasteners: fori e bulloni sempre sincronizzati

La fase di dettaglio dei collegamenti viene completata dal comando Place Hole & Fasteners.

Questo strumento consente di inserire rapidamente elementi di fissaggio direttamente sulle piastre in acciaio.

Il comando permette di:

• aggiungere gruppi di bulloni;
• creare automaticamente i fori corrispondenti;
• sostituire o rimuovere configurazioni esistenti;
• utilizzare bulloni standard o personalizzati;
• mantenere la corrispondenza tra foro e fissaggio.

La funzione Auto Holes/Fori automatici permette di generare automaticamente le lavorazioni necessarie sui componenti collegati.

Il risultato è un modello 3D più preciso e coerente con la fase produttiva.

🎥 Guarda Place Hole & Fasteners in azione

---

Personalizzazione avanzata: librerie e componenti su misura

IronPROXT permette inoltre di estendere le librerie Steel creando componenti personalizzati.

È possibile aggiungere:

• nuovi giunti;
• nuove tipologie di bulloni;
• componenti standard aziendali;
• configurazioni dedicate al proprio metodo costruttivo.

Questo permette alle aziende di creare un ambiente CAD sempre più vicino alle proprie esigenze produttive.

---

A chi sono rivolti questi nuovi strumenti?

Le nuove funzioni Steel di IronPROXT sono pensate per:

• carpenterie metalliche;
• aziende che realizzano strutture in acciaio;
• uffici tecnici;
• progettisti meccanici e strutturali;
• aziende che producono macchinari con telai saldati.

Sono particolarmente utili per chi oggi dedica molto tempo alla creazione manuale di piastre, giunti e dettagli costruttivi.

---

Più velocità nella progettazione. Più controllo nella produzione.

Con questi nuovi strumenti, IronPROXT trasforma la progettazione della carpenteria metallica in un processo più semplice, veloce e standardizzato.

Dal primo profilo fino al collegamento bullonato completo, ogni dettaglio rimane:

✓ Parametrico
✓ Modificabile
✓ Riutilizzabile
✓ Integrato nel modello 3D

IronPROXT: meno tempo dedicato alla modellazione ripetitiva, più tempo per progettare.
