La soluzione ideale per la carpenteria metallica

La modellazione della carpenteria metallica con un CAD è diventata uno degli aspetti più importanti della progettazione meccanica e strutturale moderna. Che si tratti di telai industriali, macchine automatiche, impianti o strutture architettoniche, gran parte dei progetti si basa sull’utilizzo di profilati metallici standardizzati.
Se oggi stai progettando carpenteria metallica in 2D o con un CAD generico, c’è un problema concreto:
stai perdendo tempo ogni giorno tra modifiche lente, errori nelle lunghezze e distinte base non aggiornate.
La progettazione moderna richiede velocità, precisione e controllo totale dei dati.
Grazie ai software CAD di ultima generazione è possibile non solo modellare la geometria, ma anche gestire automaticamente informazioni fondamentali come materiali, normative, lunghezze e distinte base. Questo approccio consente ai progettisti di lavorare in modo più veloce, ridurre gli errori e mantenere una perfetta coerenza tra modello 3D e documentazione tecnica.
In questo articolo approfondiamo il mondo della carpenteria metallica progettata in IronCAD, analizzando i principali tipi di profilati, le tecniche di modellazione e i vantaggi di strumenti dedicati come l’estensione IronPROXT.

Cosa si intende per carpenteria metallica

La carpenteria metallica comprende tutte quelle strutture realizzate mediante l’assemblaggio di elementi in acciaio o altri metalli strutturali.
Queste strutture sono presenti in moltissimi settori industriali:
• macchine automatiche
• impianti industriali
• telai per robot e automazione
• strutture di supporto per macchinari
• scale e passerelle metalliche
• ringhiere e parapetti

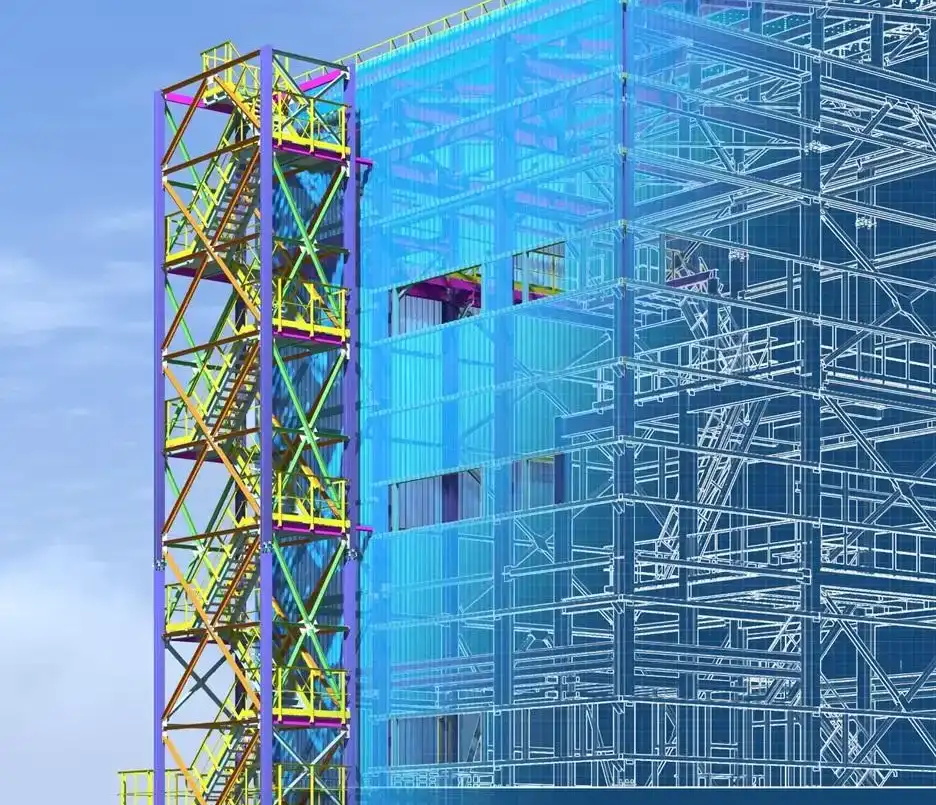

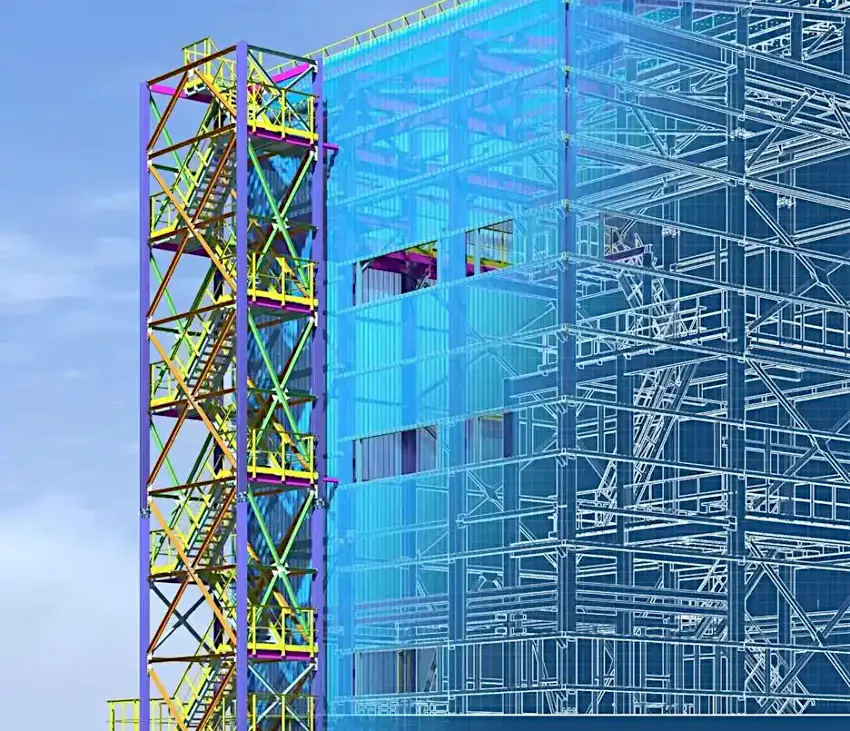

• strutture architettoniche

Alla base di tutte queste applicazioni troviamo i profilati metallici, ovvero elementi con sezione costante progettati per offrire resistenza strutturale e facilità di assemblaggio.
La progettazione moderna di queste strutture avviene quasi sempre attraverso software di modellazione CAD 3D, che permettono di simulare la struttura completa prima della produzione.
Oggi progettare queste strutture senza un CAD 3D significa:
• lavorare “alla cieca” sulle interferenze
• gestire manualmente le lunghezze
• perdere coerenza tra disegno e produzione

IronCAD consente invece di avere un modello completo, aggiornato e pronto per la produzione.

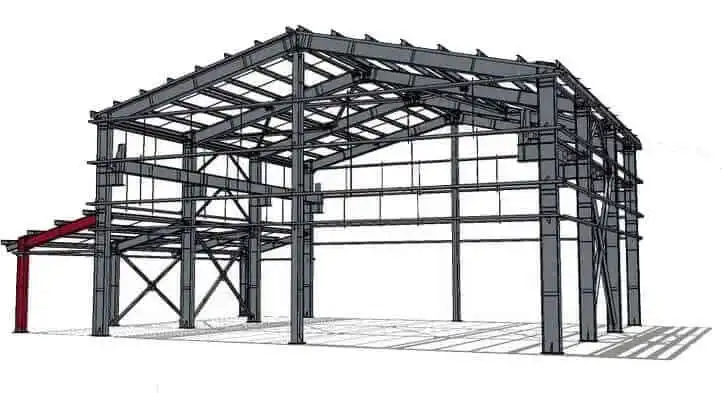

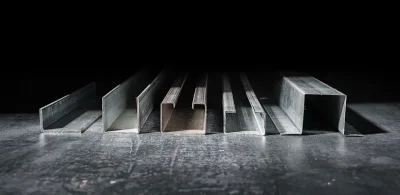

Profilati metallici: la base della progettazione

I profilati metallici sono elementi prodotti tramite laminazione o formatura, caratterizzati da una sezione costante lungo tutta la loro lunghezza.
Ogni profilo è progettato per ottimizzare il rapporto tra peso, resistenza e rigidità, rendendolo ideale per applicazioni strutturali.

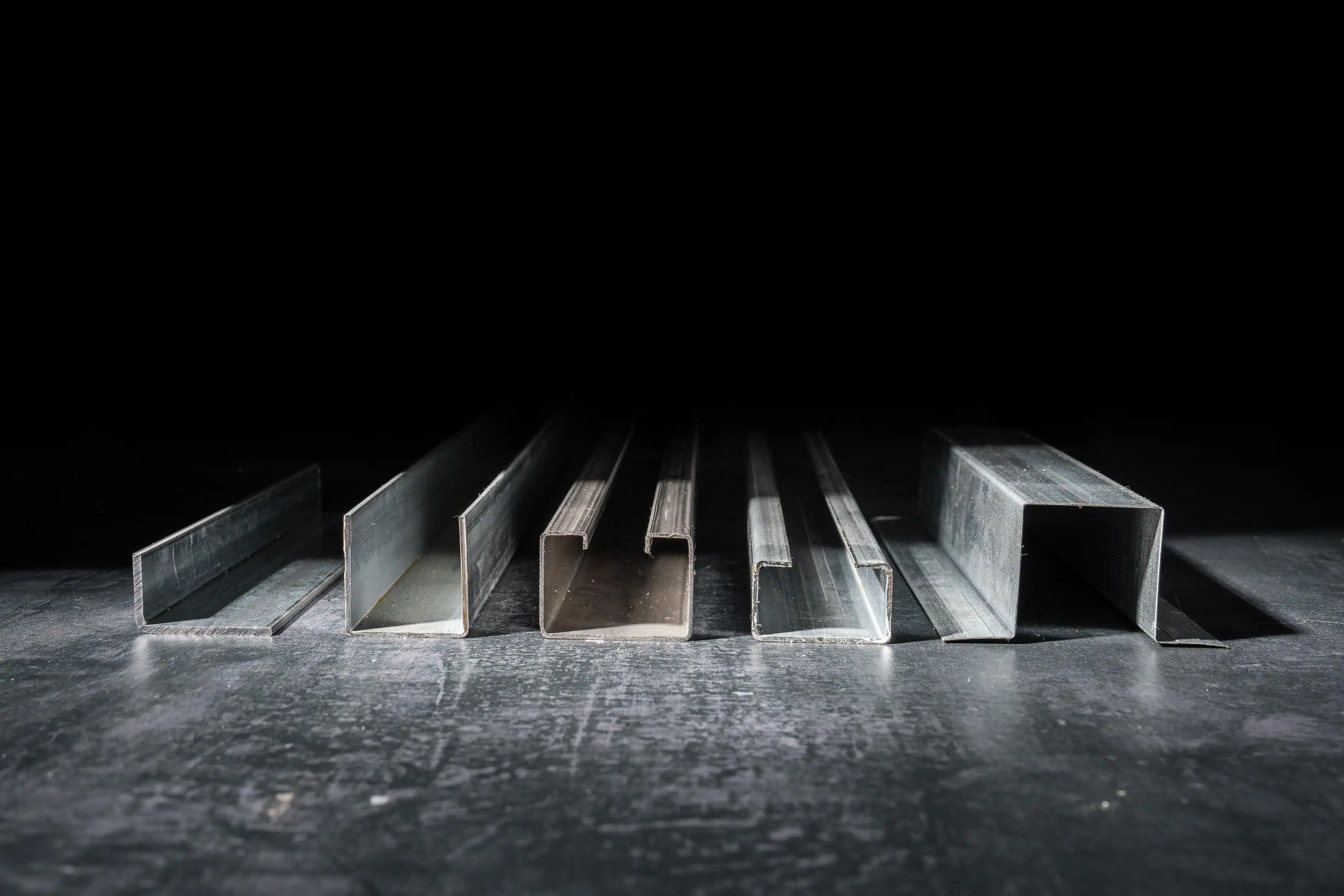

Tra i profilati più utilizzati nella carpenteria metallica troviamo:
Travi a I
Le travi IPE, HEA e HEB sono tra le più diffuse nelle strutture metalliche.
La loro forma consente di resistere efficacemente alle sollecitazioni di flessione mantenendo un peso relativamente contenuto.
Sono utilizzate in:
• telai strutturali
• supporti per macchinari
• strutture edilizie
• impalcati metallic

Canali UPN
I profilati a U sono molto utilizzati nella realizzazione di telai e supporti secondari.
Offrono una buona rigidità e sono particolarmente adatti a strutture modulari.
Angolari
Gli angolari sono profilati a sezione L impiegati per rinforzi, collegamenti e telai leggeri.
Tubi strutturali
I tubolari rappresentano una soluzione molto diffusa nella carpenteria moderna.
Tra le varianti principali troviamo:
• tubi tondi
• tubi quadri
• tubi rettangolari

Questi profilati sono molto utilizzati nella realizzazione di strutture leggere, telai di macchine e componenti architettonici.

Normative e standard dei profilati

La produzione dei profilati metallici segue normative tecniche internazionali che definiscono dimensioni, tolleranze e proprietà meccaniche.
Tra gli standard più comuni troviamo:
• norme DIN
• norme ISO
• norme EN europee
Questi standard garantiscono che ogni profilato abbia dimensioni e caratteristiche ben precise, permettendo ai progettisti di lavorare con componenti affidabili e facilmente reperibili sul mercato.
Con IronCAD, queste normative vengono spesso integrate direttamente nei software attraverso l’estensione IRONPROXT grazie a librerie di profilati parametrici.

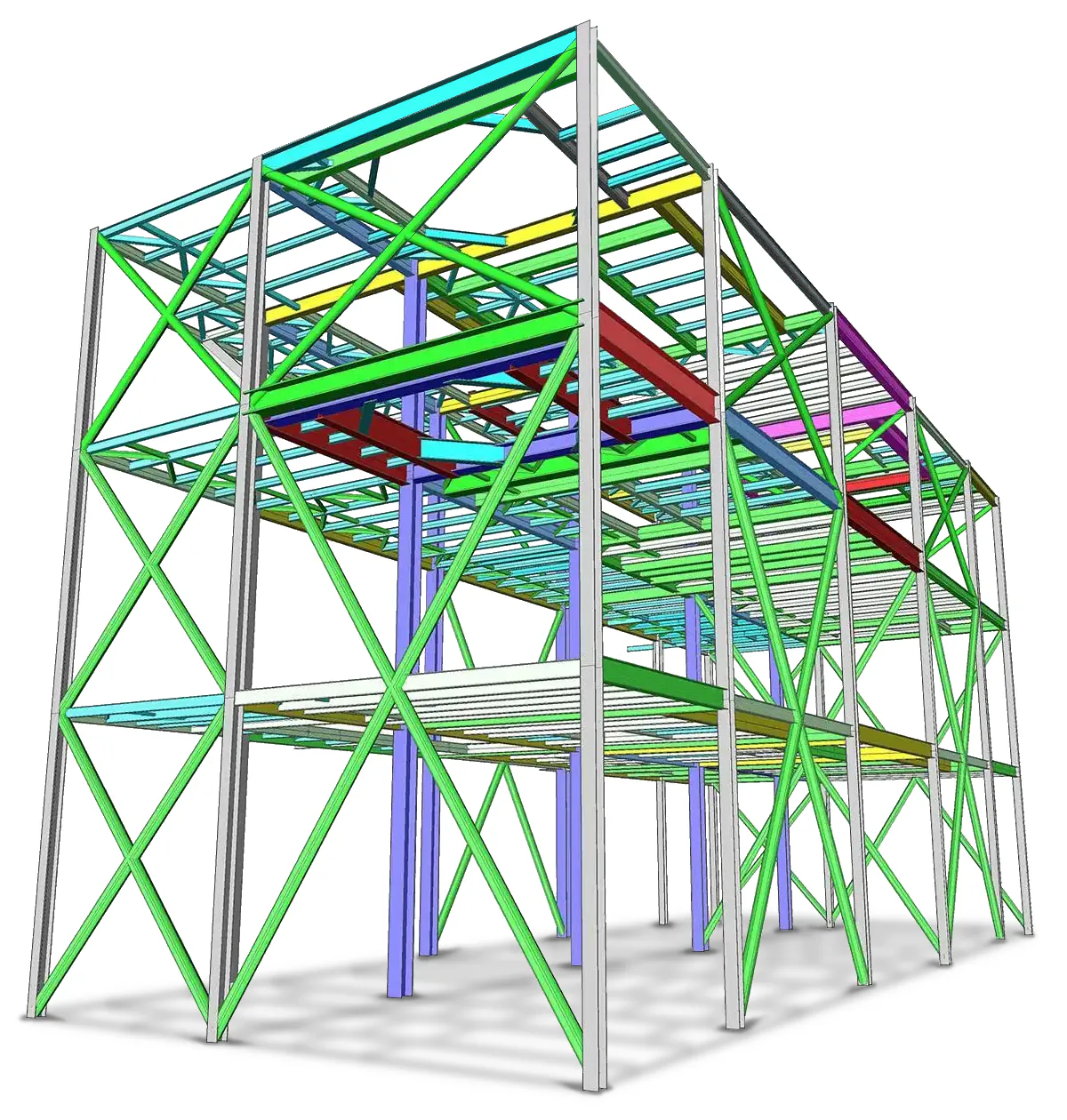

Modellazione della carpenteria metallica in CAD

La modellazione IronCAD della carpenteria metallica permette di rappresentare in modo accurato l’intera struttura prima della produzione.
Questo approccio offre numerosi vantaggi rispetto ai metodi tradizionali basati esclusivamente sul disegno tecnico.
Tra i principali benefici troviamo:
Visualizzazione completa del progetto
Il modello 3D consente di verificare immediatamente la geometria della struttura e individuare eventuali problemi di interferenza tra componenti.
Maggiore precisione
I profilati vengono inseriti con dimensioni reali e parametriche, garantendo la correttezza delle misure.
Aggiornamenti automatici
Quando un elemento viene modificato, tutte le informazioni associate – come lunghezze e distinte base – possono essere aggiornate automaticamente.
Riduzione degli errori
La modellazione parametrica riduce il rischio di errori tipici del disegno manuale.

Workflow tipico nella modellazione

Un tipico flusso di lavoro nella progettazione di carpenteria metallica in IronCAD include diverse fasi.

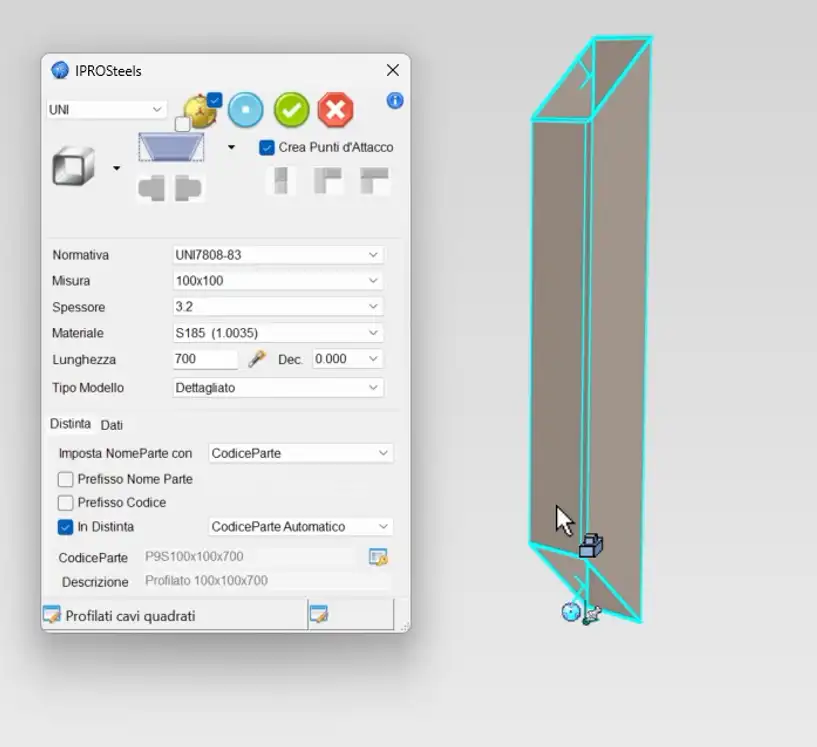

Inserimento dei profilati
Il progettista seleziona il tipo di profilo e lo posiziona nella scena 3D.
Nei sistemi avanzati il software può riconoscere automaticamente la posizione e adattare il profilato al contesto.
Posizionamento e associazione
I membri strutturali vengono collegati tra loro tramite punti di attacco o riferimenti geometrici.
Adattamento delle lunghezze
I profilati possono essere estesi o rifilati automaticamente per adattarsi alle intersezioni con altri elementi.
Creazione delle giunzioni
Le intersezioni tra profilati vengono rifinite con tagli e adattamenti.
Generazione della distinta base
Il sistema CAD può generare automaticamente la BOM (Bill of Materials| Distinta) con lunghezze, materiali e quantità.

IronCAD per la carpenteria metallica

IronCAD è una piattaforma di progettazione 3D orientata alla produttività, particolarmente apprezzato per il suo approccio drag-and-drop alla modellazione, che consente di costruire strutture in modo molto rapido. L’ambiente di progettazione permette di lavorare direttamente in 3D mantenendo relazioni associative tra i componenti.
In sostanza: progetti più veloci e meno complessi da gestire.

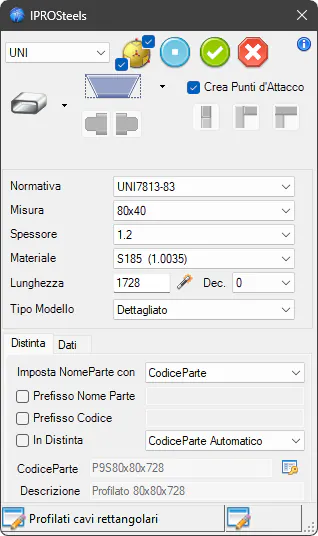

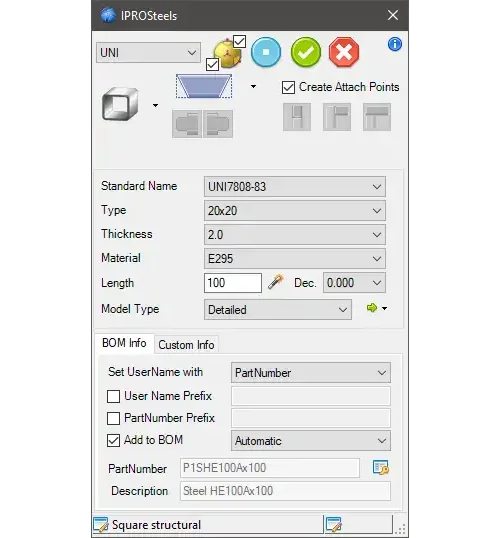

IronPROXT: strumenti avanzati per i profilati

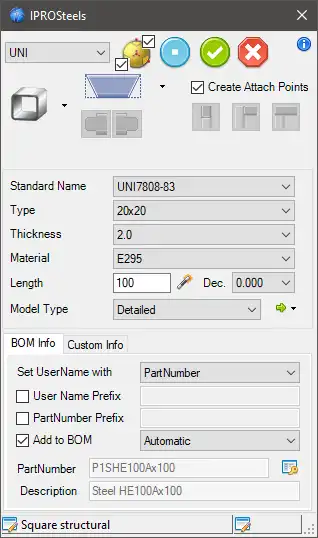

Per la progettazione di carpenteria metallica, IronCAD può essere esteso con IronPROXT, un insieme di strumenti dedicati alla gestione dei profilati.
Questi strumenti permettono di lavorare con profilati parametrici e automatizzare molte operazioni tipiche della progettazione strutturale.

Tra le funzionalità principali troviamo:

• Librerie parametriche complete
  Profilati a norma pronti all’uso.
• Inserimento intelligente dei profilati
  I profilati possono essere posizionati rapidamente nella scena e adattarsi automaticamente agli elementi esistenti.
• Associazione tra membri strutturali

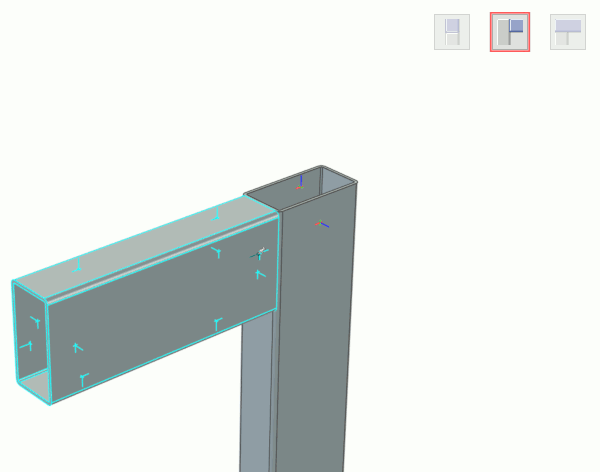

  I profilati possono collegarsi automaticamente tra loro tramite punti di attacco intelligenti.

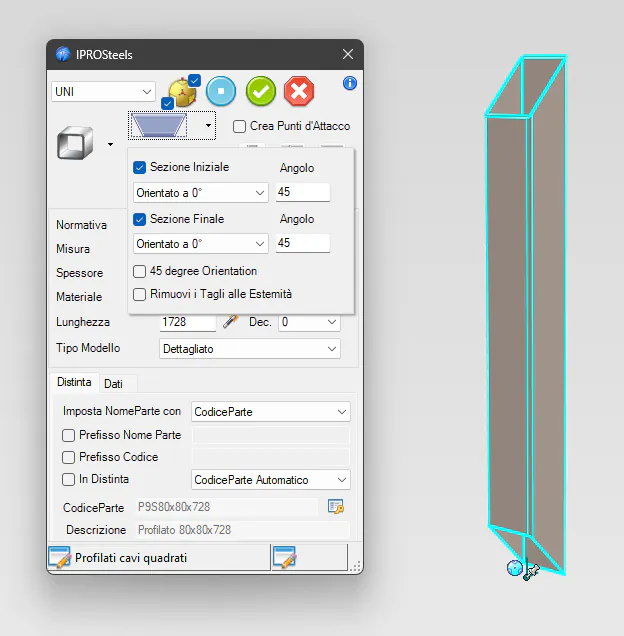

• Gestione delle intersezioni
  Gli strumenti di trimming e cutting permettono di rifinire rapidamente le giunzioni tra elementi.
• Estensione automatica
  Funzioni come Extend Steel(Estendi Profilati) consentono di estendere automaticamente i profilati fino a un riferimento.
• Profilati lungo percorsi
  È possibile generare membri strutturali lungo curve o percorsi 2D e 3D, ideale per strutture tubolari o corrimano.


Applicazioni della carpenteria metallica progettata in CAD

La progettazione di carpenteria metallica tramite CAD trova applicazione in moltissimi contesti industriali.
Tra i più comuni troviamo:

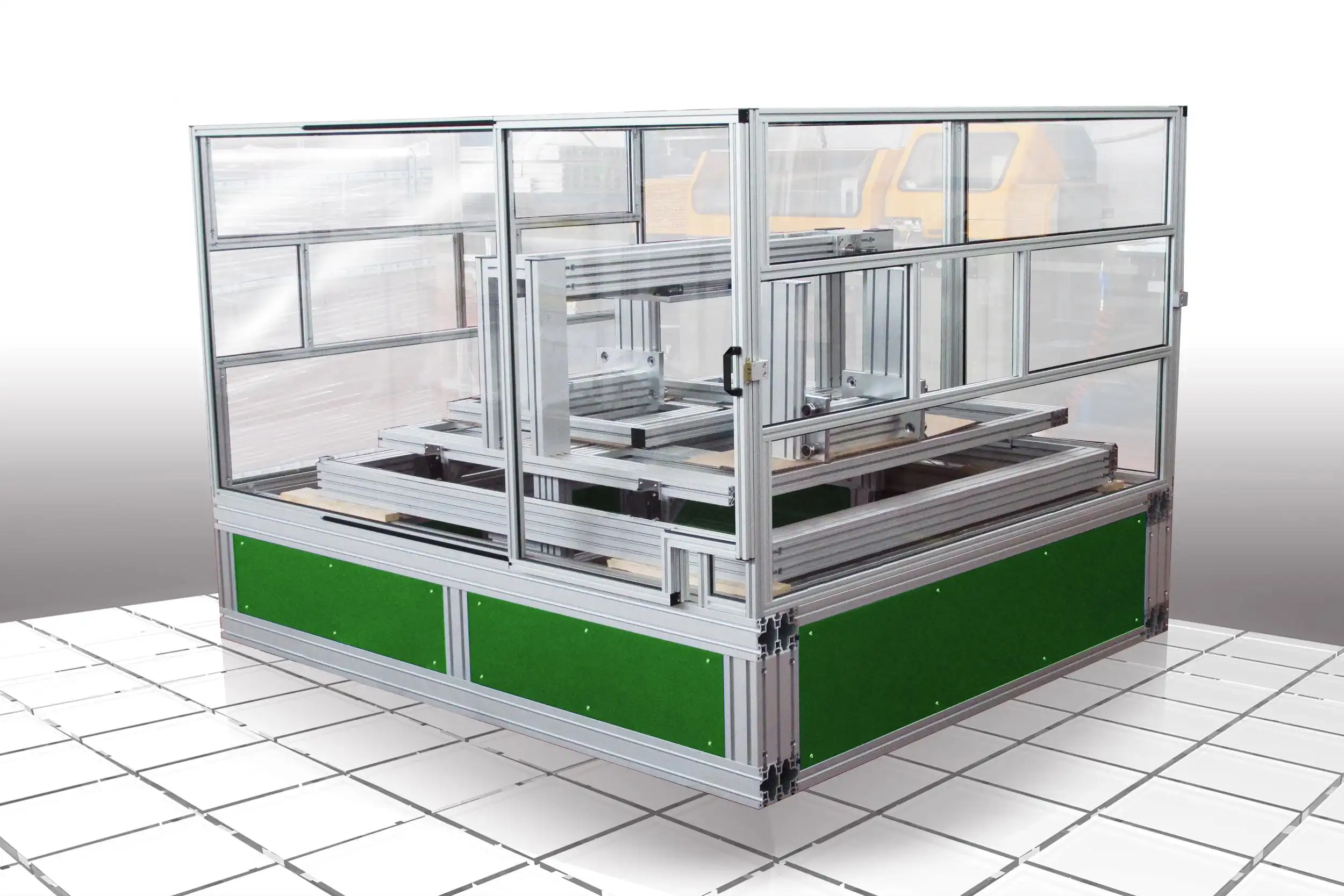

Telai di macchine industriali
Molte macchine automatiche sono costruite su telai realizzati con tubolari o profilati strutturali.
Strutture per robotica
Le celle robotizzate richiedono strutture metalliche robuste e modulari.

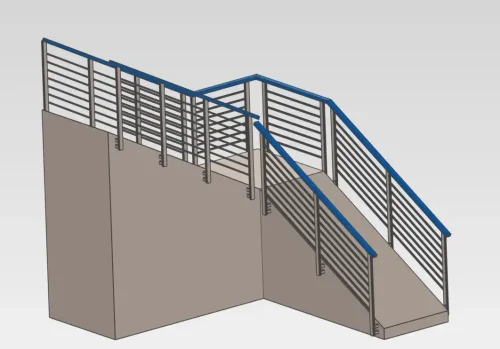

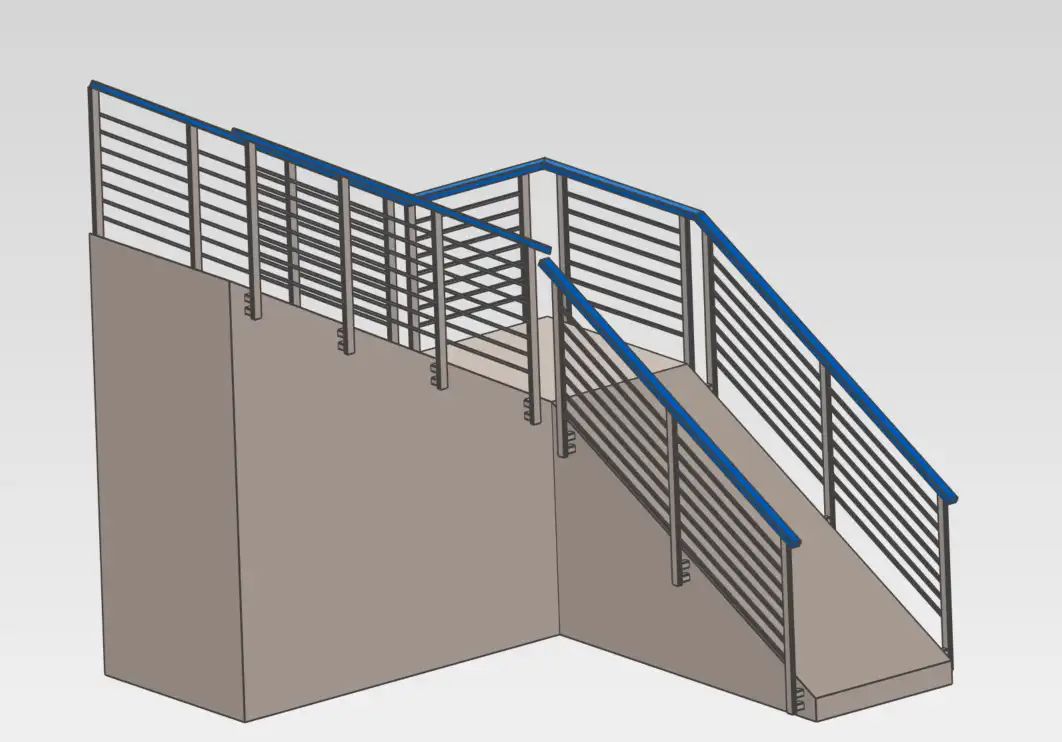

Scale e passerelle
Le scale metalliche e le passerelle industriali sono spesso progettate completamente in CAD prima della produzione.

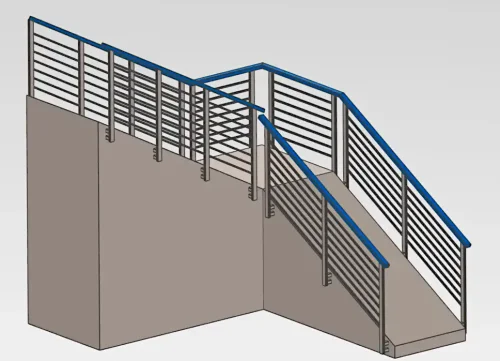

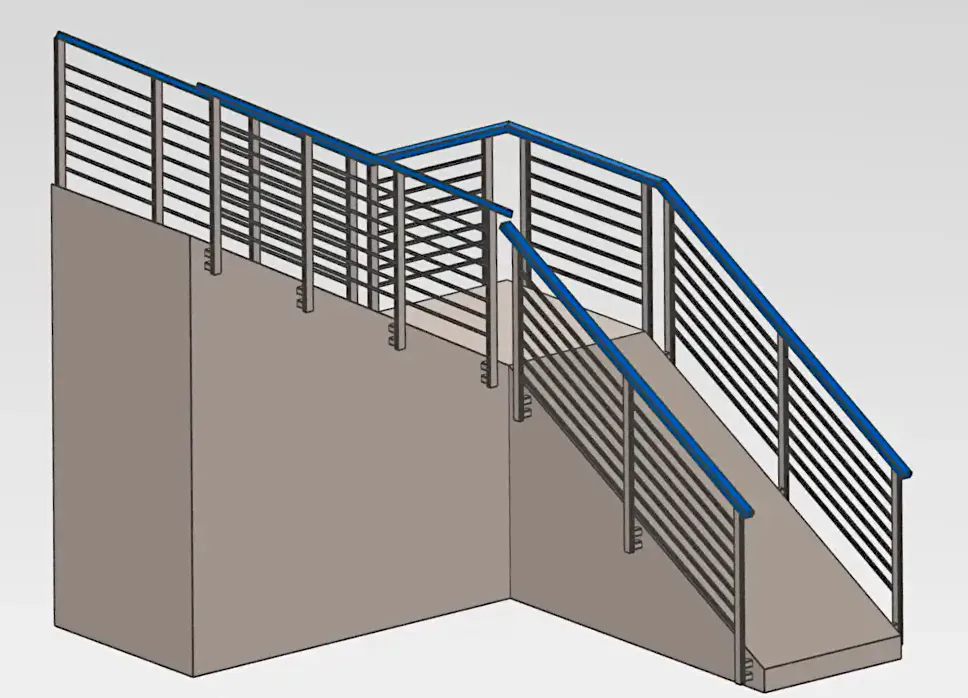

Ringhiere e parapetti
Anche elementi architettonici come ringhiere e parapetti possono essere progettati utilizzando profilati parametrici.

Il futuro della progettazione

La progettazione di carpenteria metallica continua a evolversi grazie a nuove tecnologie e strumenti software sempre più avanzati.
Le tendenze principali includono:
• maggiore automazione nella modellazione
• integrazione con sistemi CAM e produzione
• generazione automatica delle distinte base
• gestione avanzata delle normative
• integrazione con strumenti di simulazione strutturale

Queste innovazioni stanno trasformando il modo in cui progettisti e ingegneri sviluppano strutture metalliche.

Conclusione

La modellazione della carpenteria metallica in CAD rappresenta oggi uno strumento indispensabile per progettisti e aziende che lavorano con strutture steel.
L’utilizzo di profilati parametrici, normative integrate e strumenti di automazione permette di progettare strutture più rapidamente e con maggiore precisione.
Soluzioni come IronCAD e IronPROXT offrono un ambiente di lavoro pensato per semplificare la progettazione strutturale, consentendo di costruire modelli complessi mantenendo sempre il controllo su dati, materiali e documentazione tecnica.
Per chi lavora nel settore della carpenteria metallica, padroneggiare questi strumenti significa poter sviluppare progetti più efficienti, ridurre gli errori e migliorare l’intero processo di progettazione.
