1. Principio fondamentale
IronCAD è un sistema di modellazione tridimensionale dove gli elementi (parti e assiemi) vengono salvati in files definiti Scene(.ics)
A differenza di altri sistemi di modellazione, la Scena di IronCAD è un file che può contenere una quantità imprecisata di Assiemi, Sotto-Assiemi e Part con qualsiasi livello di ramificazione.
In praticaIronCAD non obbliga a trattare ogni parte o assieme come un singolo file, ma permette al progettista di mantenere un ambiente singolo di progettazione, e di suddividere eventualmente il progetto secondo le proprie necessità e non secondo forzature richieste dal programma.
Ciò rispecchia l’approccio iniziale alla creazione di unnuovo prodotto o impianto, in quanto nella fase iniziale potrebbe non essere ancora chiaro se e come suddividere il progetto.
Quindi, in caso di progetti complessi, o da sviluppare in team, è possibile collegare alla scena principale delle scene e quindi degli assiemi (a qualsiasi livello di complessità e ramificazione), che risiederanno fisicamente in un file diverso, ma saranno sempre referenziati all’interno della scena principale.
Nel caso di lavoro in team su uno stesso progetto, valgono quindi queste regole:
• il file .ICS non supporta modifiche simultanee da più utenti (valgono le regole di Windows)
• la collaborazione non avviene sul singolo file, masul progetto nel suo insieme
2. Struttura corretta di un progetto condiviso
Come detto, IronCAD consente, nella fase iniziale del progetto, di effettuare lo studio e l’impostazione partendo da un singolo file .ics.
In seguito, volendo demandare la fase di rifinitura di un sotto-progetto ad un particolare membro del team, è possibile collegare esternamente l’assieme da rifinire. Il file generato sarà sempre un file di Scena (.ics) e potrà essere liberamente manipolato dal progettista incaricato a ciò.

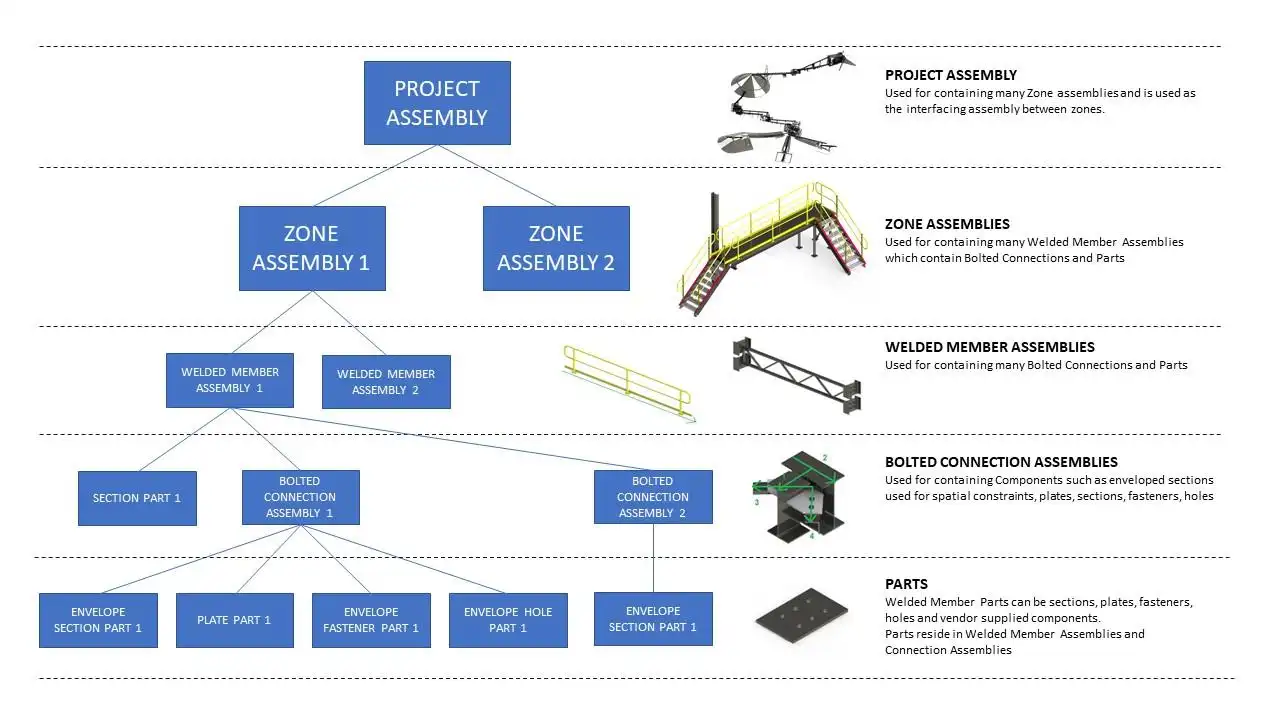

Per una gestione ordinata, è bene che un progetto condiviso sia essere organizzato in modo modulare, in modo che, i files collegati tra loro siano facilmente reperibili per poter essere salvati o copiati all’interno del File System.

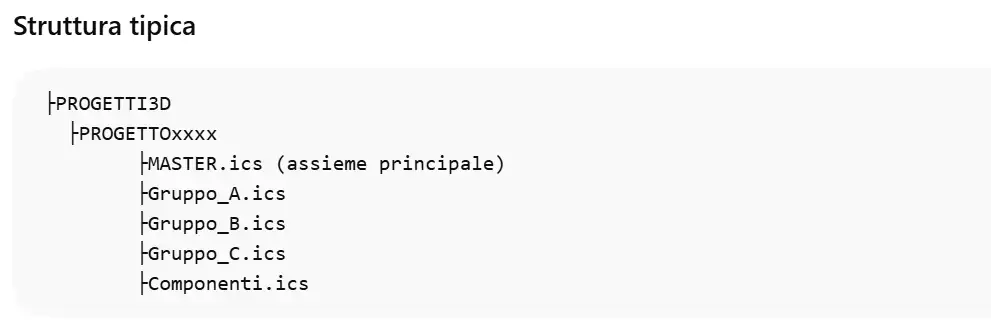

L’immagine precedente, rappresenta esattamente la struttura di cartelle nelle quali verranno salvati i file prodotti con IronCAD, siano essi Scene, Assiemi e Sotto Assiemi o semplicemente Parti.
Ovviamente è possibile ramificare ulteriormente la struttura delle cartelle.È importante però che tutti i files ics facenti parte di questo progetto siano figli della cartella principale del progetto (PROGETTOxxxx).
Operando in questo modo sarà facilmente possibile eseguire il backup dei vari progetti, o copiare una copia in una nuova cartella allo scopo di modificarlo per creare una nuova versione del progetto stesso

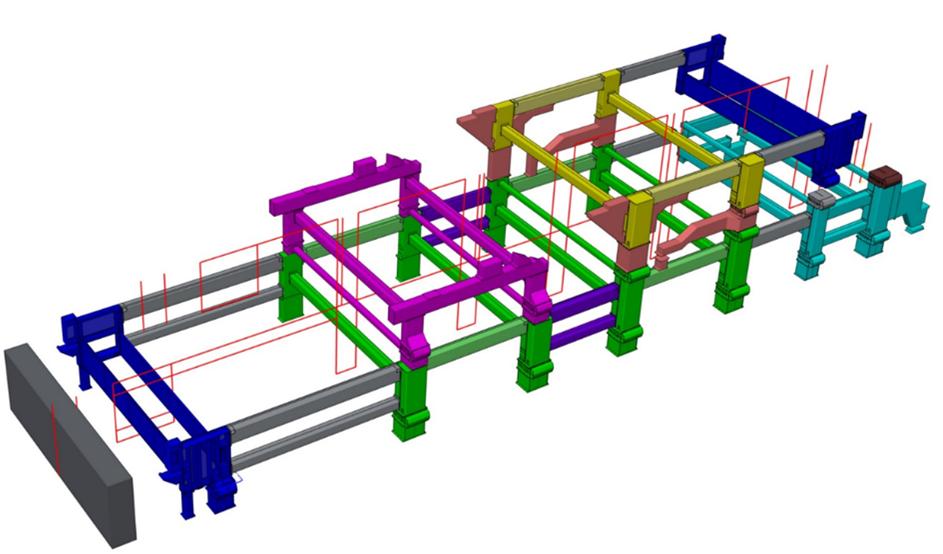

3. Esempio di distribuzione del lavoro fra più elementi del team
Una volta definita la struttura:
• ogni progettista lavora su un file specifico
• nessun file viene modificato da più persone contemporaneamente
| Progettista | Area di lavoro |
|---|---|
| A | Gruppo_A |
| B | Gruppo_B |
| C | Componenti |
Questo approccio elimina i conflitti relativi all’accesso files regolato da Windows
4. Collegamento tra i files .ics
Il file principale (MASTER):
• richiama i sottoassiemi come file esterni
• mantiene la posizione e la struttura dell’assieme
• si aggiorna automaticamente quando i file collegati vengono salvati
Flusso
- ogni progettista lavora sul proprio file
- salva le modifiche
- aprendo il MASTER, le modifiche risultano aggiornate
Questo consente un lavoro realmente parallelo, pur senza editing simultaneo.
5. Gestione pratica delle cartelle
Per lavorare in modo efficace è sufficiente una cartella condivisa o sul server aziendale o su un disco NAS. Ovviamente, ai fini delle prestazioni, è bene che la rete garantisca una buona velocità di trasferimento.
Al fine di continuare la progettazione su un dispositivo portatile o per evitare problemi di lentezza o sovraccarico alla rete, è possibile che il progettista copi sul proprio disco locale la struttura del progetto, esegua le operazioni di propria competenza. Una volta terminato il lavoro, sarà sufficiente ricopiarlo sul server nella stessa posizione perché il progetto globale si aggiorni di conseguenza.
Lavoro su dispositivo portatile
Il progettista può copiare sul proprio disco locale la struttura del progetto
Eseguire le operazioni necessarie
Ricopiare i file sul server nella stessa posizione
In questo modo il progetto globale si aggiorna correttamente.
6. Regole operative essenziali
La modalità gestionale descritta permette di gestire i propri progetti senza l’obbligo di implementazione di un programma DDM basato su DB. Questo approccio consente di ridurre i costi di implementazione e mantenimento e riduce i rischi legati a possibili disallineamenti o malfunzionamenti del DB stesso.
Le regole operative sulle quali porre attenzione sono fondamentalmente due:
• Mantenere i files relativi al progetto all’interno della struttura di cartelle del progetto stesso
• Evitare di avere nelle sottocartelle del progetto nomi di files uguali
7. Conclusioni
IronCAD consente di gestire progetti anche complessi in modo semplice e flessibile, senza la necessità di adottare sistemi basati su database.
Il lavoro in team è pienamente supportato, a condizione che il progetto venga organizzato correttamente:
• suddividendo il lavoro in più file collegati
• assegnando responsabilità chiare ai singoli progettisti
• mantenendo una struttura ordinata delle cartelle
Questo approccio permette di ottenere:
• lavoro in parallelo tra più utenti
• rapidità operativa
• semplicità di gestione
• facilità di condivisione anche con collaboratori esterni
In definitiva, la collaborazione in IronCAD non dipende da strumenti complessi, ma da un’organizzazione chiara e coerente del progetto.
Un progetto ben strutturato consente di lavorare in modo efficiente, riducendo errori e tempi di gestione, anche in contesti aziendali molto diversi tra loro.
