Tools (Strumenti Grafici e Gestione Dati)
I tools di IronProXT rappresentano il cuore del workflow operativo: non sono semplici raccolte di comandi, ma un ecosistema completo che permette di gestire, analizzare e ottimizzare ogni fase della progettazione meccanica. Se le librerie parametriche forniscono i componenti da inserire nel modello, i Tools si occupano di tutta la logica gestionale, della coerenza dei dati, della documentazione tecnica e dei processi automatizzati che rendono il lavoro del progettista più veloce, sicuro e standardizzato. L’obiettivo è semplice ma fondamentale: trasformare attività che richiederebbero minuti o ore in operazioni immediate e affidabili, riducendo drasticamente errori, tempi morti e interventi manuali
I cataloghi degli strumenti sono suddivisi in due sezioni principali:
ICM Tools - dedicato alla gestione grafica e operativa dei componenti.
ICM Data - dedicato alla gestione dei dati, delle proprietà dei componenti e della distinta materiali (BOM).

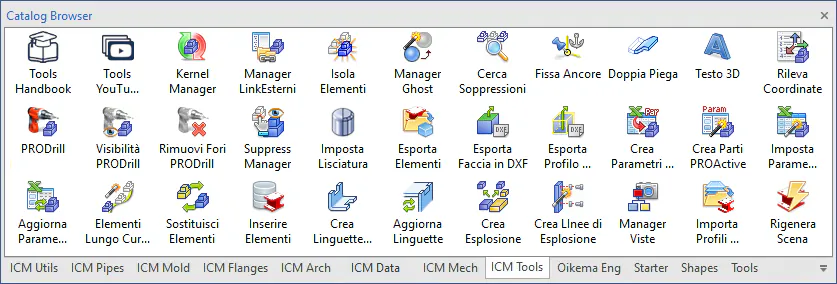

Catalogo Tools
Il Catalogo Tools rappresenta il fulcro operativo per la gestione dei modelli CAD. Qui non si lavora solo sulle geometrie, ma su tutta la logica che permette al progettista di operare in modo efficiente e standardizzato.
Grafica e gestione dei componenti
La gestione centralizzata dei componenti è fondamentale. Strumenti come il Kernel Manager consentono di supervisionare tutti i parametri chiave dei componenti, dai materiali alle dimensioni fino alle proprietà personalizzate.
Il Manager Link Esterni permette di tenere sotto controllo i collegamenti degli assiemi/parti esterni, di scollegare o ricollegare le parti, modificare i percorsi dei collegamenti, garantendo che il modello sia sempre aggiornato.
Altri strumenti, come Isola Elementi, Ghost Manager e Cerca Suppressioni, permettono di isolare singoli elementi dell’assieme, renderli trasparenti per la visualizzazione o individuare componenti nascosti o soppressi.
Testi, coordinate e documentazione 3D

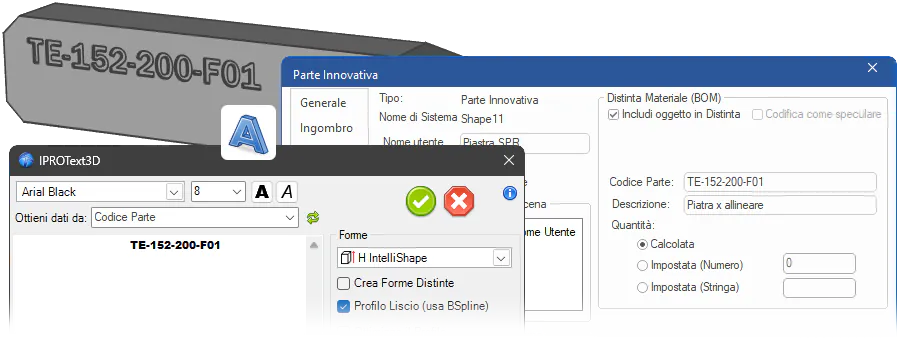

IronProXT semplifica la documentazione tecnica all’interno del modello tridimensionale. Con testo 3D è possibile aggiungere testi nella scena 3D oppure inserire testi direttamente sui componenti, utili ad esempio per incidere annotazioni in base a delle variabili del modello.
Rileva Coordinate consente di acquisire con precisione le coordinate di qualsiasi punto del modello, rendendo più agevole il controllo e l'esportazione dei punti di geometrie complesse.
Gestione fori, materiali e superfici
Per i dettagli meccanici complessi, IronProXT offre strumenti avanzati.
- ProDrill, Visibilità ProDrill e Rimuovi Fori ProDrill consentono una gestione completa dei fori o scavi personalizzati, con controllo della visibilità e rimozione automatica di quelli superflui.
- Imposta Lisciatura e Doppia Piega gestiscono la finitura delle superfici e l’applicazione di piegature doppie in modo parametrico.
Strumenti CAD avanzati e automazione dei parametri
Il catalogo include anche funzioni per automatizzare e ottimizzare il lavoro CAD:
Esporta Faccia in DXF e Esporta Profilo in DXF consentono l’esportazione di superfici e profili in DXF, utile per generare DXF per taglio laser o documentazione tecnica o uso esterno.
Strumenti come Crea Parametri da Excel, Crea ProActive Parts, Imposta Parameteri MsExcel e Aggiorna Parameteri MsExcel, gestiscono in modo avanzato i parametri dei componenti tramite fogli Excel, aggiornando automaticamente le parti.
Operazioni complesse come posizionamento lungo percorsi 3D, sostituzione rapida di elementi o creazione di linguette su lamiere, sono facilitate da Elementi lungo Curva 3D, Sostituisci Elementi, Inserire Elementi, Crea Linguette e Tagli e Aggiorna Linguette.
La documentazione e il montaggio diventano immediati grazie a Crea Esplosione e Crea Linee di Esplosione, che generano automaticamente esplosi e linee di esplosione.
Infine, strumenti come Manager Viste, Importa Profili da Scanner e Rigenera Scena consentono di gestire viste multiple e salvarle, e rigenerae la scena CAD in modo completo e coerente.

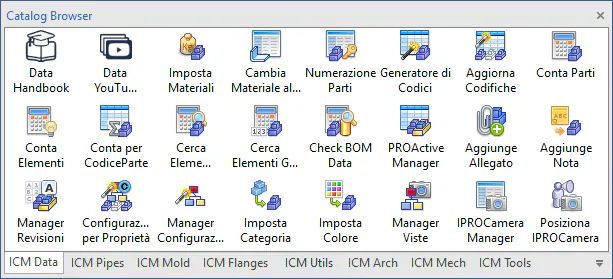

Catalogo Data - Gestione dati, proprietà e distinte
Se il Catalogo Tools gestisce la parte grafica e operativa, il Catalogo Data si occupa di tutto ciò che riguarda i dati: proprietà, categorie, materiali, codici, metadati e gestione avanzata della distinta materiali.
Gestione delle proprietà e numerazione intelligente
La gestione delle proprietà e la numerazione intelligente rappresentano uno dei punti di forza del Catalogo Data. Grazie a questi strumenti, organizzare centinaia o migliaia di componenti diventa rapido e semplice. È possibile numerare automaticamente i codici dei componenti con Numerazione Parti, assegnare materiali specifici attraverso Imposta Materiali, e definire categorie o colori per una classificazione chiara con Imposta Categoria / Imposta Colore.
Inoltre, strumenti come Aggiorna Codifiche permettono di aggiornare automaticamente tutti i codici generati, mentre Configurazione per Proprietà consente di configurare componenti in base alle proprietà desiderate. Infine, le funzionalità di ricerca avanzata, come Cerca Elementi Uguali e Cerca Elementi Geometricamente Uguali, rendono immediata l’individuazione di componenti simili o con caratteristiche geometriche specifiche, garantendo efficienza e coerenza in tutta la gestione dei dati di progetto. Imposta Materiali permette una gestione semplice di tutti i materili, mentre Cambia Materiale alle Lamiere permette di convertire rapidamente i componenti in lamiera, aggiornando automaticamente le proprietà geometriche.

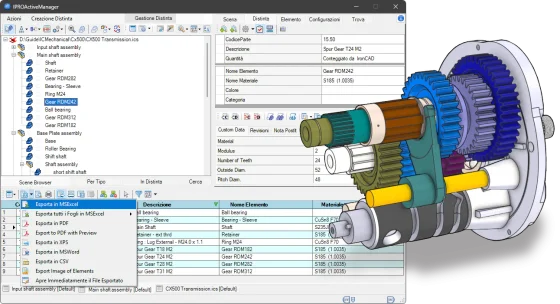

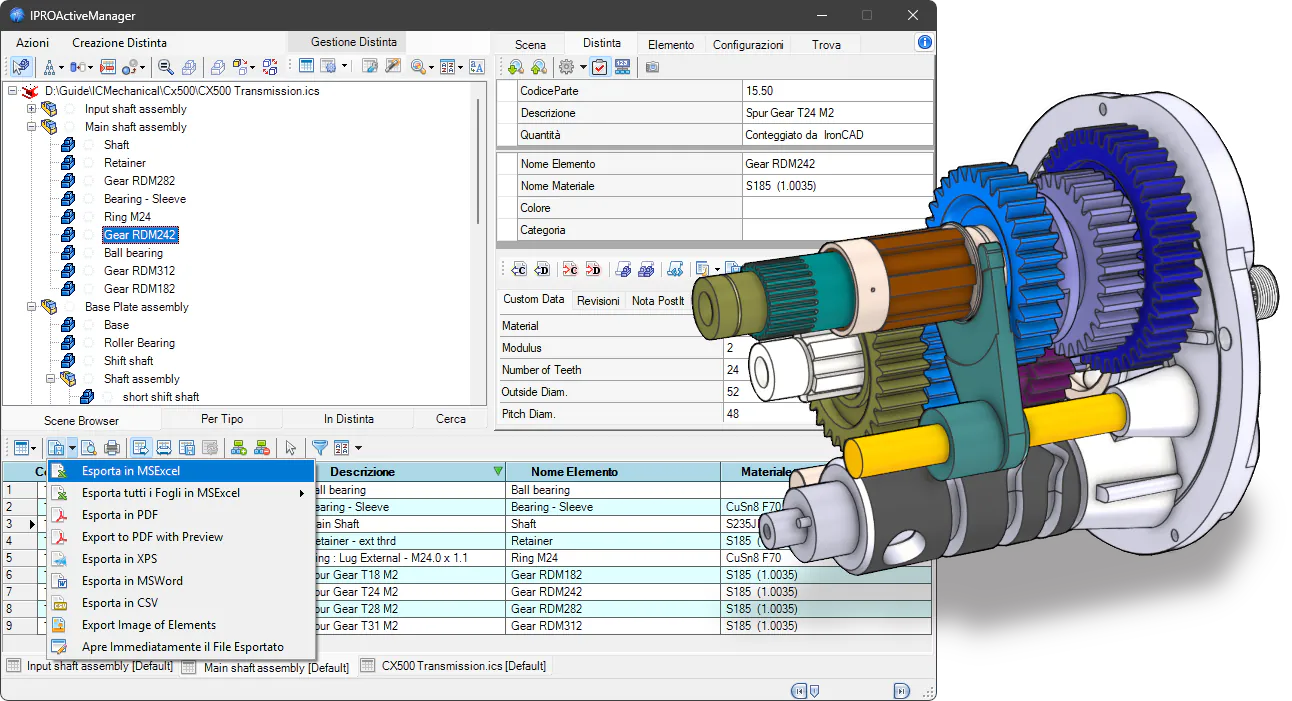

ProActive Manager – Il cuore della gestione della dati
Il ProActive Manager è integrato nel Catalogo Data e consente di:
- controllare tutte le proprietà dei componenti,
- modificare in massa codici, descrizioni, categorie, materiali e stati,
- generare e filtrare le distinte,
- integrare costi e prezzi,
- esportare dati verso Excel o ERP,
- verificare la coerenza complessiva del progetto.
Classificazione e gestione delle informazioni tecniche
Infine, strumenti come Aggiunge Nota, Aggiunge Allegato, Manager Revisioni e Manager Viste permettono di aggiungere appunti, allegati, revisioni e documentazione tecnica direttamente ai componenti, garantendo una gestione completa e organizzata delle informazioni progettuali.
