Librerie Parametriche
Le librerie parametriche rappresentano la vera essenza di IronProXT: non semplici raccolte di modelli, ma un ecosistema di componenti intelligenti, in grado di adattarsi al progetto e interagire tra loro. Ogni catalogo parametrico è stato sviluppato per rispondere alle esigenze quotidiane di chi lavora nella progettazione meccanica, fornendo non solo pezzi standard ma strumenti dinamici per ottimizzare tempi, ridurre errori e garantire conformità alle normative internazionali.
L’obiettivo è sempre lo stesso: trasformare un’operazione che normalmente richiederebbe minuti o ore di lavoro in un processo immediato e sicuro, con un guadagno enorme in termini di efficienza.
Con IronProXT, il progettista può costruire assiemi complessi, verificare la coerenza dei componenti e gestire facilmente la distinta materiali (BOM), riducendo errori, tempi di progettazione e interventi manuali. Le librerie parametriche si suddividono in quattro principali sezioni: Mech, Pipes, Flanges e Mold Catalog.

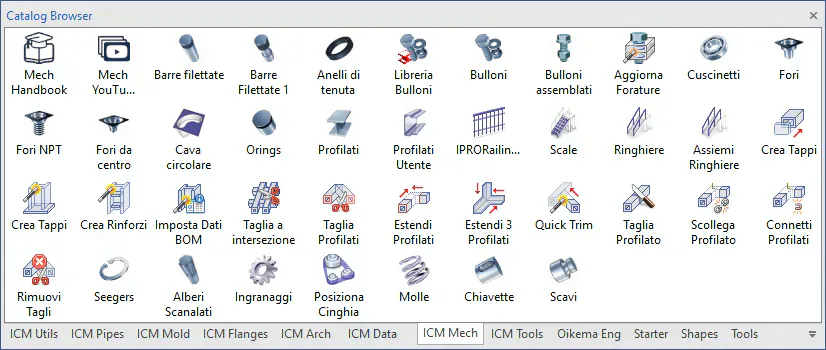

Catalogo Mech
La sezione Mech - Componenti Meccanici - raccoglie tutti i componenti dedicati alla progettazione meccanica tridimensionale, dai fori standardizzati ai bulloni, alle strutture in acciaio e ai componenti funzionali come ingranaggi e molle. Tutti gli elementi sono parametrici, interattivi e collegati alla BOM, consentendo aggiornamenti automatici e gestione coerente dell’assieme.
• Fori / Fori NPT / Fori da centro / Cava circolare: fori standard, filettati, incassati e svasati, completamente configurabili in diametro, profondità e posizione.

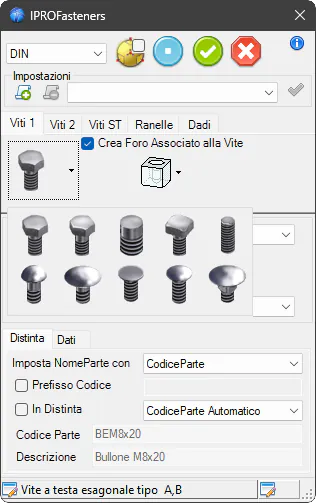

• Bulloni / Bulloni assemblati / Libreria Bulloni / Aggiorna Forature: bulloni, dadi, rondelle e kit di fissaggio, con aggiornamento automatico dei fori correlati.
• Seegers / Orings / Anelli di tenuta / Cuscinetti: elementi per bloccaggi, tenute e cuscinetti.

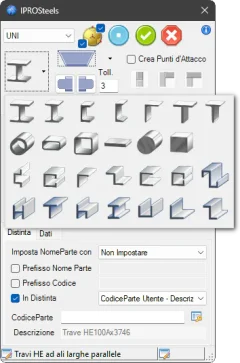

• Profilati / Profilati Utente: barre, piastre, tubi, profili e travi in acciaio, con possibilità di creare profili personalizzati.
• RailingsXT / Scale / Ringhiere / Assiemi Ringhiere: ringhiere parametriche, ringhiere e scale complete.
• Crea Tappi / Crea Rinforzi / Imposta BOM: strumenti per gestire distinte materiali, creare rinforzi e tappi e basameti parametrici.
• Strumenti avanzati per il taglio, estensione e connessione di profili metallici.
• Barre filettate, alberi scanalati, ingranaggi, cinghie, molle, chiavette, scanalature tutte parametriche.
Funzionamento e benefici:
• Parametricità totale: modificando un parametro, tutti i componenti correlati si aggiornano automaticamente.
• Integrazione con BOM: ogni elemento è collegato alla distinta materiali, semplificando esportazioni e aggiornamenti massivi.
• Velocità e precisione: strumenti avanzati riducono tempi di taglio, smussatura e connessione dei componenti.
• Standardizzazione: conformità a UNI, DIN, ANSI, ISO e JIS, garantendo coerenza con la produzione.
Esempio pratico: un assieme meccanico con bulloni, molle, ingranaggi e strutture in acciaio viene creato trascinando i componenti dal catalogo, aggiornando automaticamente dimensioni, fori e collegamenti, risultando pronto per la produzione.

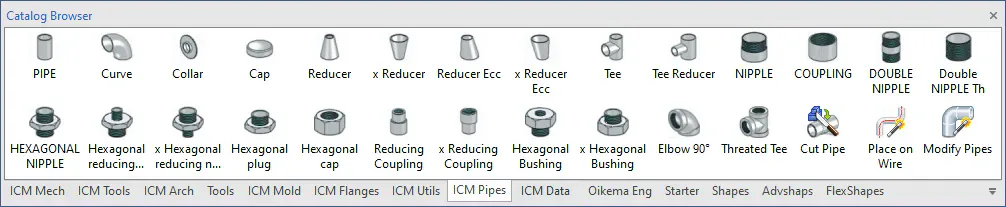

Catalogo Pipes
Il Catalogo Pipes raccoglie tubi parametrici, riduzioni e raccordi, e strumenti per la gestione di sistemi fluidodinamici e condotti.
• Pipe Elements: tubi configurabili in diametro, spessore e lunghezza.
• Cut Pipe: taglio dei tubi in punti specifici mantenendo connessioni.
• Place on Wire: posizionamento dei tubi lungo percorsi definiti da curve guida.
• Modify Pipe: modifica rapida di parametri senza ricreare il tubo da zero.
Benefici:
• parametricità totale
• facilità di posizionamento
• integrazione con flange e altri componenti
• maggiore velocità e precisione.
Esempio pratico: progettazione di un impianto idraulico con tubi e raccordi collegati automaticamente, tagliati e adattati lungo percorsi complessi.

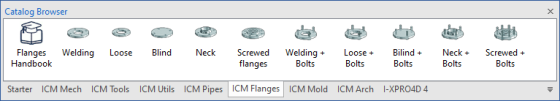

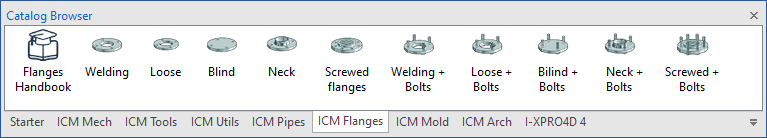

Catalogo Flange
Il Catalogo Flange contiene tutti gli elementi relativi alle flange, tutte parametriche fondamentali per collegamenti precisi nei sistemi tubolari.
Benefici:
• parametricità completa,
• compatibilità con tubi e bulloni
• standardizzazione
• inserimento rapido e integrazione con altri cataloghi.
Esempio pratico: inserimento di flange su un sistema di tubazioni, con aggiornamento automatico dei bulloni collegati e verifica della coerenza geometrica.

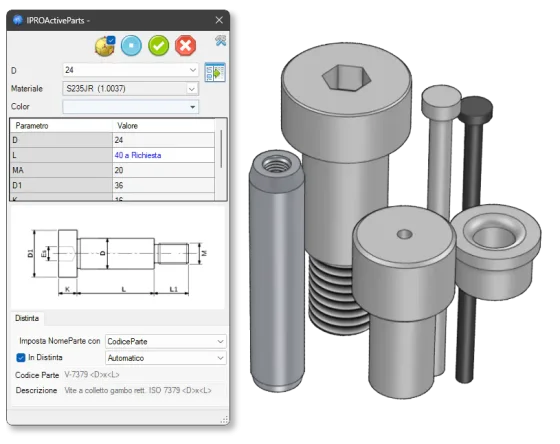

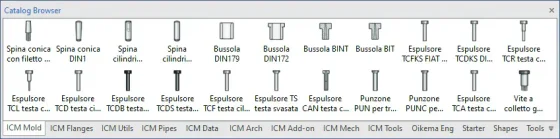

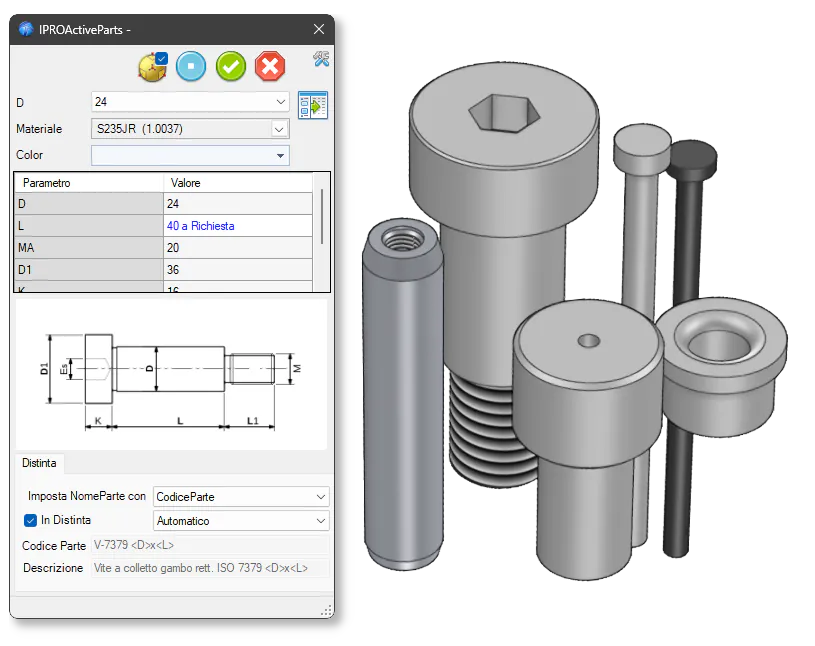

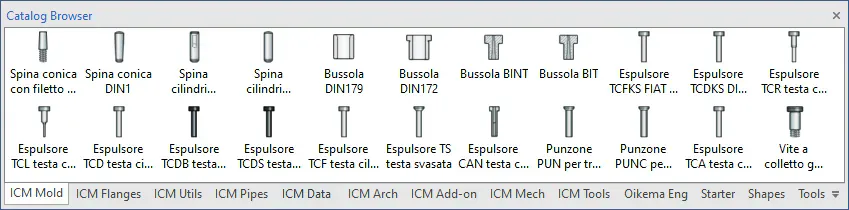

Catalogo Stampi
Il Catalogo Stampi include elementi per la progettazione di stampi, fondamentali per produzione tramite stampaggio o fusione.
Benefici:
• parametricità totale,
• ottimizzazione dei tempi di progettazione
• standardizzazione
• integrazione con altri cataloghi
• aggiornamento automatico di assiemi complessi.
Esempio pratico: creazione di uno stampo parametrico con cavità e anime adattabili automaticamente, collegato a supporti in acciaio e bulloneria, pronto per la produzione.
La disponibilità di tutti questi cataloghi parametrici non è solo una questione di comodità ma offre:
• Standardizzazione garantita: ogni componente segue norme UNI/DIN/ISO, eliminando errori di misura e di compatibilità.
• Coerenza progettuale: parti correlate (es. bullone–dado–rondella, albero–cuscinetto–seeger) lavorano in logica, riducendo interventi manuali.
• Efficienza: la modellazione non parte mai da zero, ma da oggetti intelligenti già predisposti.
• Scalabilità: i cataloghi coprono dall’elemento più semplice (una vite) al sistema più complesso (un riduttore completo).
